擺線減速機(擺線針輪減速機),是一種應用行星式傳動原理,采用擺線針齒嚙合的新穎傳動裝置。它的全部傳動裝置可分為三部分:輸入部分、減速部分、輸出部分。
【擺線減速機的傳動原理】:
擺線針輪減速機根據K一H—V少齒差行星傳動原理設計而成的.它的行星輪(擺線輪)輪齒為擺線齒t太陽輪(針輪)為針齒,兩者組成了擺線針輪齒合付,針輪齒數Zp與擺線輪齒數Zc的差為1,在傳動過程中,轉臂將輸入運動傳送給擺線輪,由于固定針輪的作用,擺線輪產生與輸入運動相反的低速自轉運動,再通過W機構輸出。

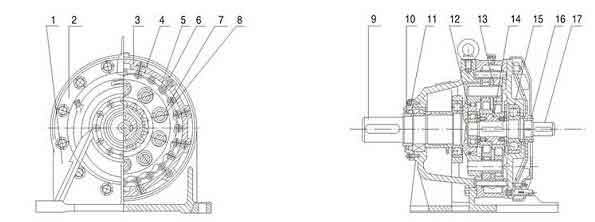

圖1:擺線針輪減速機傳動原理圖
【傳動原理圖數據詳解】:
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
序 號 |
名稱 |
材料 |
1 |
機座 |
HT200 |
7 |
銷軸套 |
GCr15 |
13 |
間隔環 |
HT200 |
2 |
端蓋 |
HT200 |
8 |
銷軸 |
GCrl5 |
14 |
偏心套 |
45 |
3 |
針齒殼 |
HT200 |
9 |
輸出軸 |
45 |
15 |
前擋圈 |
A3 |
4 |
擺線輪 |
GCr15 |
10 |
緊固環 |
45 |
16 |
緊固環 |
45 |
5 |
針套 |
GCr15 |
11 |
油封蓋 |
HT200 |
17 |
輸入軸 |
45 |
6 |
針齒 |
GCr15 |
12 |
后擋'圏 |
A3 |
|
|
|
【擺線針輪減速機(B、X系列)特點】:
1.高速比和高效率:?jiǎn)渭?jí)傳動,傳動比達87,平均效率在92%以上。雙級傳動,傳動比達7569。多級傳動,傳動比更大。
2.結構緊湊體積小:由于采用行星傳動原理,輸入軸與輸出軸在同一軸心上,所以結構緊湊,體積小,與同功率、同速比的普通齒輪傳動裝置相比,體積和重量均可減少1/2 -1/3。
3.運轉平穩噪聲低:擺線針輪哨合副啦合齒數較多,重疊系數大,且具有機件平衡的機理,使振動和噪聲限制在最小的程度內。
4.使用可靠壽命長:因主要零件呆用軸承鋼,經淬火處理獲得高強度,又因傳動件之間的接觸部分系用了滾動摩擦,構成機電一體化特性,所以經久耐用、壽命長。
擺線針輪減速機設計合理,維修方便,潤滑簡單,材料憂質.加工精良,性能優越,以可靠的質量深受用戶的信賴和喜愛。
圖:BWE、BWEY、XWE、XWEY型擺線針輪減速機
【擺線針輪減速機工作情況系數表】:
原動機種類 |
工作情況系數表 |
載荷系數 |
||
穩定 |
中等沖擊 |
大的沖擊 |
||
電動機 |
繼續工作3小時/日 |
0.8 |
1.0 |
1.35 |
8-10小時/日 |
1.0 |
1.2 |
1.5 |
|
24小時/日 |
1.2 |
1.35 |
1.6 |
【擺線減速機用途及應用行業】:
擺線減速機(擺線針輪減速機)采用K-H-V少齒差傳動原理設計而成,結構新穎緊湊、體積小、重量輕、嗓聲低、使用壽命長,廣泛用于礦山、起重、運輸、冶金、輕紡、化工、機械等行業。

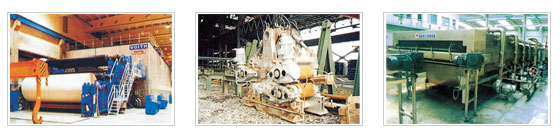

圖:擺線針輪減速機應用行業
