擺線減速機(擺線針輪減速機),是一種應用行星式傳動原理,采用擺線針齒嚙合的新穎傳動裝置。它的全部傳動裝置可分為三部分:輸入部分、減速部分、輸出部分。
【擺線減速機的使用條件】:
1、擺線針輪減速機允許使用在連續工作制的場合,同時允許正、反兩個方向運轉。
2、輸入軸的轉速額定轉數為1500轉/分,在輸入功率大于18.5千瓦時建議采用960轉/分的6極電機配套使用。
3、臥式安裝擺線針輪減速機的工作位置均為水平位置。在安裝時******的水平傾斜角一般小于15°。在超過15°時應采用其他措施保證潤滑充足和防止漏油。
4、擺線針輪減速機的輸出軸不能受較大的軸向力和徑向力,在有較大軸向力和徑向力時須采取其他措施。
【擺線減速機型號】:
1.B系列擺線針輪減速機
*BW擺線針輪減速機
*BWY擺線針輪減速機
2.X系列擺線針輪減速機
*XW擺線針輪減速機
*XWY擺線針輪減速機

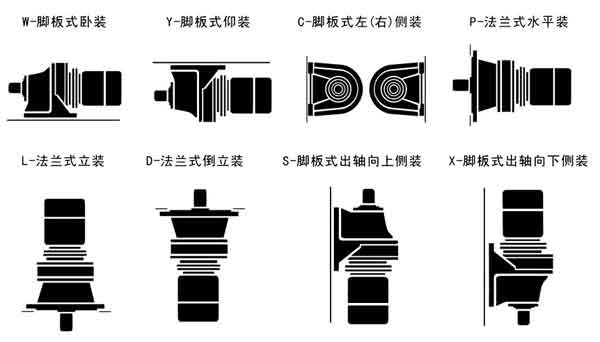

【擺線針輪減速機結構安裝形式】:
圖:結構安裝形式
【擺線針輪減速機(B、X系列)特點】:
1.高速比和高效率:?jiǎn)渭?jí)傳動,傳動比達87,平均效率在92%以上。雙級傳動,傳動比達7569。多級傳動,傳動比更大。
2.結構緊湊體積小:由于采用行星傳動原理,輸入軸與輸出軸在同一軸心上,所以結構緊湊,體積小,與同功率、同速比的普通齒輪傳動裝置相比,體積和重量均可減少1/2 -1/3。
3.運轉平穩噪聲低:擺線針輪哨合副啦合齒數較多,重疊系數大,且具有機件平衡的機理,使振動和噪聲限制在最小的程度內。
4.使用可靠壽命長:因主要零件呆用軸承鋼,經淬火處理獲得高強度,又因傳動件之間的接觸部分系用了滾動摩擦,構成機電一體化特性,所以經久耐用、壽命長。
擺線針輪減速機設計合理,維修方便,潤滑簡單,材料憂質.加工精良,性能優越,以可靠的質量深受用戶的信賴和喜愛。
圖:BW、BWY、XW、XWY型擺線針輪減速機
【擺線減速機優點及應用行業】:
擺線減速機(擺線針輪減速機)采用K-H-V少齒差傳動原理設計而成,結構新穎緊湊、體積小、重量輕、嗓聲低、使用壽命長,廣泛用于礦山、起重、運輸、冶金、輕紡、化工、機械等行業。

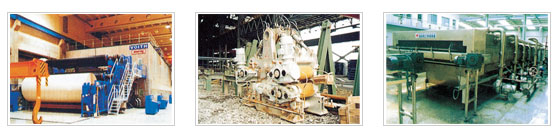

圖:擺線針輪減速機應用行業
